滚筒BLDC变频洗衣机驱动方案

产品优势

Ø无感FOC控制算法

无需在电机上安装位置传感器，降低成本，稳定可靠

Ø智能称重和偏心/对角偏心感知精度高，线性度良好Ø可靠快速的启动和制动功能

启动前通过高频注入法检测电机初始位置，采用恒压制动和不可控刹车制动的方式能在各种负载下安全、快速停机

Ø软件通过IEC60730_B 安全标准

主控芯片特点

瑞萨RX/23T 32bit内核

运算能力65.6DMIPS(40MHZ)

内置FPU单元

乘法指令单时钟周期

除法指令2个时钟周期

PWM电机驱动通道

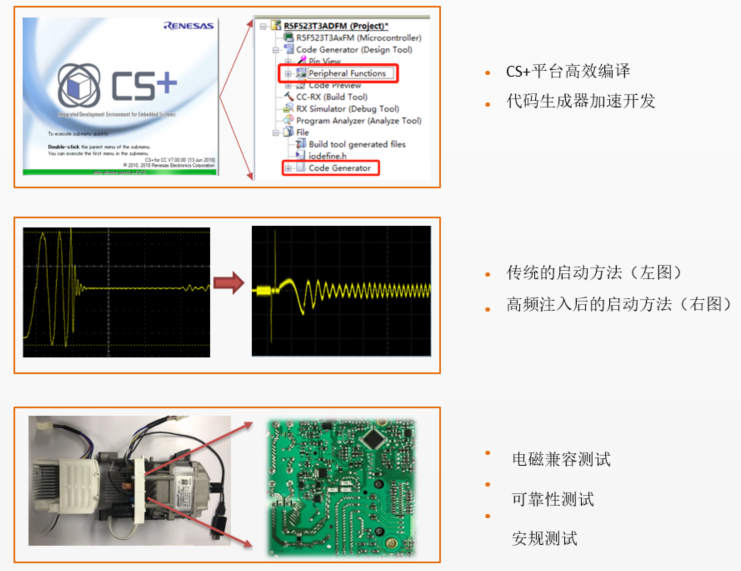

解决方案

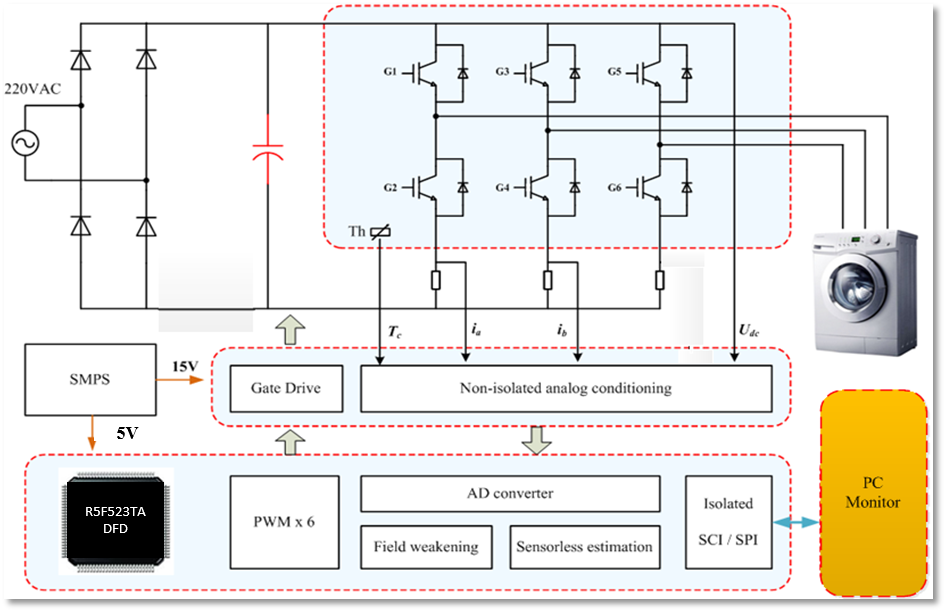

滚筒BLDC变频洗衣机方案框图

方案性能参数：
